Полное описание Патента

на полезную модель Ставни-жалюзи «IG».

Наружная солнцезащитная система.

Изобретение относится к строительству, а именно к конструкциям внешних солнцезащитных систем для световых проемов зданий, с целью защиты внутренних помещений от прямой солнечной радиации, проникающей через световые проемы.

Известны различные устройства для защиты от прямых солнечных лучей. Все они предназначены для создания условий комфорта для человека и сохранения энергии, расходуемой на охлаждение воздуха внутри этих помещений.

Все известные системы имеют свои преимущества и недостатки. К преимуществам можно отнести то, что они задерживают все или часть солнечных лучей, попадающих в помещение через световые проемы, и тем самым защищают их от негативного воздействия этих лучей.

Недостатками можно считать сложность современных конструкций, их большую стоимость и невысокую надежность. С целью устранения этих недостатков предлагаются значительно проще системы.

Например, солнцезащитный экран (см. Патент на полезную модель РФ № 107819, МПК: Э06В 9/24, 2011), содержащий раму с ламелями, установленными под наклоном к горизонтали, в котором упомянутые ламели выполнены изогнутыми, таким образом, что угол их наклона к горизонтали в их ламелях средней части составляет 29.39 °, а в концевых частях — на 35.45% больше.

Или жалюзи внешние солнцезащитные (см. Патент на полезную модель Украины №79720 действующий от 25.04.2013), содержащие боковые держатели с ламелями, установленными под наклоном к горизонтали. В боковых держателях выполнены специальные прорези под оптимальным углом к ​​горизонтали для установки в них ламелей, которым не требуется регулирование. При этом боковые держатели, со стороны крепления их к окну, дополнительно обеспечены самоклеющимися пластиковыми защелками, позволяющими устанавливать и снимать жалюзи без предварительной подготовки.

В первом случае солнцезащитный экран хорошо защищает помещение от солнечной радиации, но неудобен в использовании. Однажды установленный, он остается в световом проеме постоянно. Может, в некоторых случаях, быть демонтирован и скрытый, но, чтобы его вернуть на место снова нужно провести работы по монтажу.

Во втором случае тоже осуществляется хорошую защиту от лучей, но варьировать потоком этих лучей тоже невозможно и есть большая вероятность того, что эта система может сорвать ветер, потому что она крепится пластиковыми защелками.

Недостатки приведенных примеров устранены в предложенной модели.

Преимущества всех внешних солнцезащитных систем состоит в том, что тепло, которое выделяется от нагрева их элементов остается снаружи и отводится воздухом, а от внутренних систем оно попадает в помещение. Таким образом, эффективность внешних систем выше.

Некоторые системе, например, маркизы затеняют не всю плоскость окна и в этом случае возникает возможность так называемого эффекта термошока, в результате которого раскалывается оконное стекло. В предлагаемой полезной модели эта возможность устраняется. Благодаря тому, что ставень-жалюзи перекрывает всю плоскость стекла и подогретый воздух между пластинами экранирования и стеклом поднимается вверх в зону, которая может находиться в тени откосов, карнизов, балконов. Таким образом температура нагрева стекла выравнивается по всей поверхности.

Наиболее известным аналогом для сравнивания с предложенной полезной моделью можно считать традиционные ставни. Изобретение отличается тем, что нет у нее собственной рамы (коробки). Рамки крепятся к элементам существующей конструкции оконной системы и могут быть установлены на них как на производстве до установки оконных конструкций в световые проемы, так и после этого. Ни в каких изменениях в архитектурной части здания нет необходимости. Осуществляется экономия значительного количества материалов и рабочего времени.

Полезная модель может быть изготовлена ​​из любого металла или сплавов, из разных пластмасс, из дерева или из комбинации этих материалов. Вместо пластин может быть использована полупрозрачная или непрозрачная ткань или полимерная пленка, которая заполняет всю плоскость рамки.

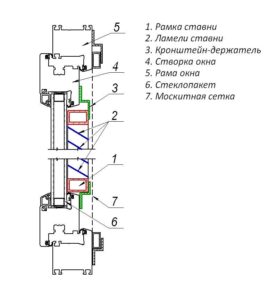

Базовая модель (фиг.1,2) содержит рамку (1) и закреплены на нее под оптимальным углом пластины (2) экранирование, которые расположены горизонтально или параллельно нижней стороне окна, если она наклонная. Габариты рамки (1) немного меньше, чем расстояние между вертикальными и горизонтальными элементами глухого окна (5) или створки (4) окна. Устанавливается она вплотную к стеклу (6) на расстоянии 1-2 мм и не выступает за пределы плоскости рамы (5), когда установлена ​​на створке, позволяя не снимать уже установленную москитную сетку (7). Удерживается на своем месте с помощью кронштейнов-держателей (3), которые привинчиваются к элементам оконного изделия жестко шурупами. Такие кронштейны позволяют легко снимать и устанавливать рамку, переставлять ее в другое положение в случае необходимости. Кронштейнов может быть четыре или более при необходимости. Они расположены снизу и сверху, а в некоторых случаях и на середине по высоте рамки.

(Уже после получения Патента были сконструированы петли, которые крепятся к рамке ставни-жалюзи, а на раму или створку окна в четырех точках прикручиваются саморезы с увеличенной шляпкой. Их не видно из помещения. )

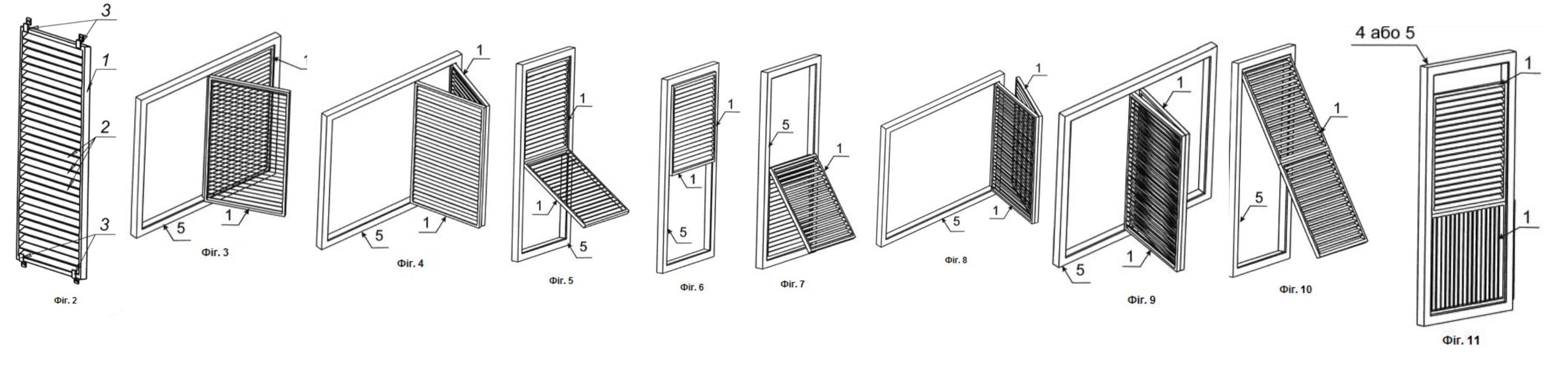

Кроме базовой модели возможны другие варианте выполнения полезной модели.

Ставни выполнены из двух частей, которые закреплены между собой шарнирно петлями в горизонтальной или вертикальной плоскостях и имеют возможность складываться друг на друга, или фиксироваться в средних положениях. Одна из этих частей закреплена к раме окна неподвижно (фиг. 3,5-7).

Ставни выполнены из двух частей, которые закреплены между собой шарнирно по вертикальной оси завесами и имеют возможность складываться друг к другу в сторону откоса. В этом случае обе части подвижные, но одна имеет возможность только вращаться вокруг вертикальной оси (фиг. 4,8).

Ставни выполнены из двух независимых частей, которые поворачиваются на 90 градусов в сторону середины глухого окна фиксируясь в этом положении (фиг. 9).

Ставень, в которой верх рамки крепится через поворотные кронштейны к раме окна, а низ рамки может отклоняться и фиксироваться на некоторое расстоянии от окна в разных положениях (фиг. 10).

Ставни-жалюзи, выполненные из двух части не скрепленных между собой, в одной из которых высота равна ее ширине, что позволяет снять ее, повернуть на 90 градусов и снова установить. Таким образом в части ставни пластины экранирование будут расположены вертикально с наклоном в выбранном направлении (фиг. 11).

Все примеры, кроме последнего (фиг. 11) могут быть использованы только на глухих частях окон, так как москитная сетка в створочной части не позволяет открывать рамки ставней. Но есть вариант, когда ставни выполнены из двух равных частей не скрепленных между собой, расположены симметрично по горизонтальной (фиг. 12) или вертикальной (фиг. 13) оси для того, чтобы в случае необходимости одну из них можно было снять и установить с внутренней стороны окна напротив второй и таким образом открыть одну половину окна. Можно сделать так, чтобы крепления с внутренней стороны створки или глухого окна позволяли этой части передвигаться относительно окна и таким образом вставать напротив первой части или перекрывать открытую половину. Так можно легко регулировать световой поток не открывая створку окна.

Еще один вариант, когда ставни выполнены из трех или более частей и складываются друг на друга на одну или на две стороны окна (фиг. 14).

Используя данную полезную модель достигается экономический эффект на:

1. Сохранение расходуемых материалов на изготовление устройства;
2. Сохранение энергии, расходуемой на охлаждение воздуха в помещениях;
3. Сокращение расходов на строительно-монтажные работы при установке устройства;
4. Предотвращение риска разрушения стекла в окне в результате такого явления как термошок.

Кроме того, к преимуществам устройства можно отнести:

1. Удобство в использовании;
2. Хороший эстетический вид;
3. Создание уюта и комфорта в доме;
4. Многовариантность выполнения;
5. Возможность оперативно менять его функции в зависимости от погодных условий;
6. Возможность переходить из положения «закрыто» в положение «открыто» путем переворачивания рамки.
